LNG儲罐液位測量和控制措施的解析

儲罐設 2 臺伺服液位計、1 臺雷達液位用來連續測量罐內的液位，伺服液位計、雷達液位計(SIL2 認證），每臺液位計輸出 4~20mA 信號至控制室用戶 SIS 系統，同時提供高、低開關用于儲罐液位超高或超低聯鎖，同時輸出信號至 DCS，用于液位顯示及罐容管理。

液位計設計和安裝更換應不影響儲罐操作，采用全通徑球閥與儲罐本體連接。防止過高液位導致液體溢出或過低液位時啟動泵或壓縮機產生空罐。其中 1 臺伺服液位計可進行密度檢測，測量儲罐內不同液位高度介質密度。

溫度測量：

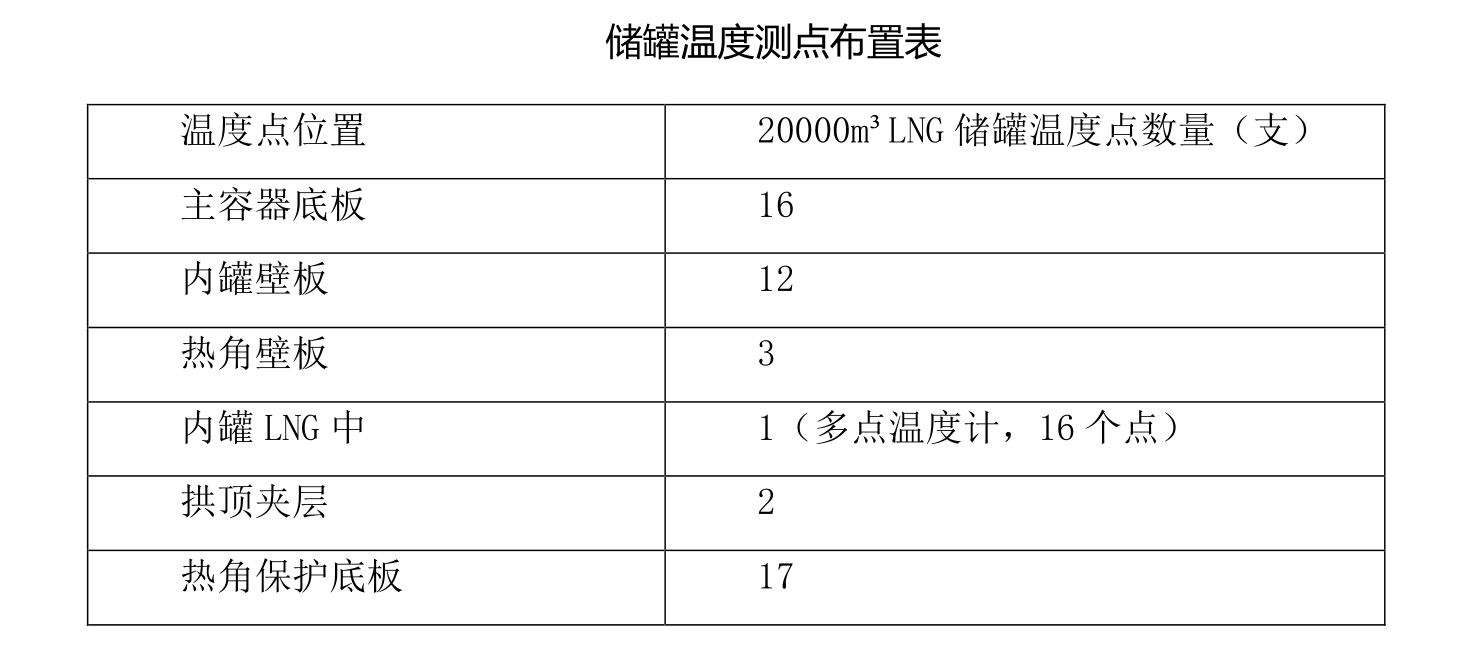

全容罐在內罐、罐壁和罐底上均設置溫度測量設施。

其中罐壁和罐底設置多點鎧裝熱電阻（熱電阻與延長屏蔽電纜一體化封裝在不銹鋼保護管（Φ6mm）內，保護管填充 MgO。

在內罐液體中設置一套平均溫度計，帶多點溫度變送器。多點溫度變送器和平均溫度計輸出 Modbus-RS485 信號至控制室 DCS 系統進行顯示，能夠保證在開車預冷和正常運行時對儲罐不同位置進行準確測溫，滿足均勻降溫預冷、靈活調節的生產操作需要。

內罐絕熱基礎底部設置溫度測量點，用于檢測是否有液體泄漏。

另外在儲罐放空管線上，分別設置一支鎧裝熱電阻，并輸出 RTD 信號至 DCS 系統進行顯示、報警。
