關于低溫儲罐價格-儲罐介紹-杜爾裝備
低溫儲罐的結構特點有哪些呢？低溫儲罐分為內罐和外罐，在內外罐的設計上各有各的特點和特殊設計，其次為了低溫儲罐的更好的達到保溫條件，夾層的特殊保溫材料也是選擇的重要性，以下內容分幾點：
1.1結構特點

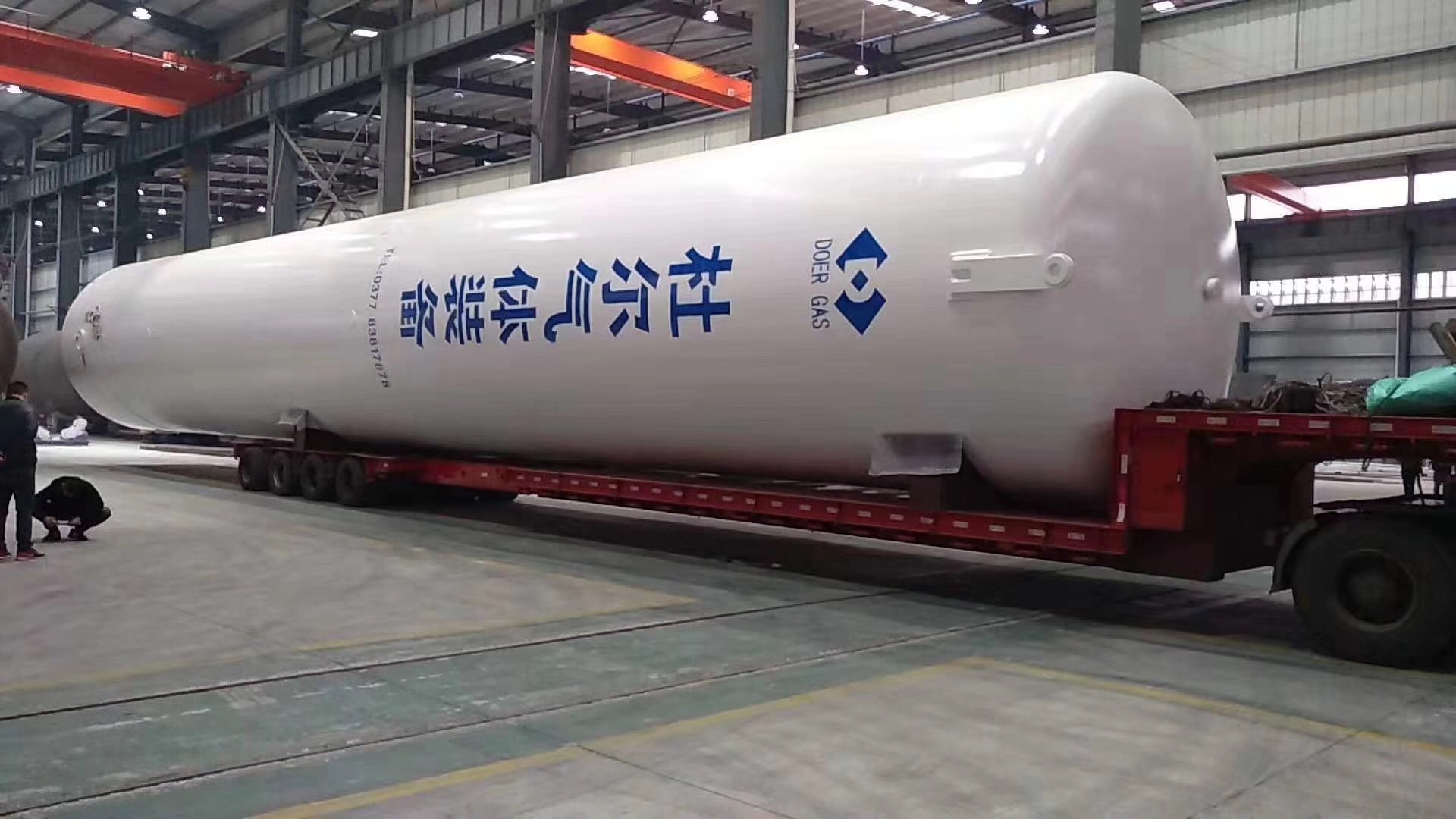

儲罐為雙圓筒結構，內筒選用S30408不銹鋼，外筒選用Q345R優質碳素鋼，內外筒之間采用專用的支承結構。內、外筒體之間環形保溫夾層厚250mm（內、外封頭保冷厚度不低于400mm），充填珍珠巖絕熱材料并抽真空確保設備良好的保溫性能。儲罐采用環氧玻璃布棒支承，牢固可靠，充分保證使用過程的方便性，安全性。外罐表面進行了徹底的噴砂除銹處理，確保油漆至少二年內不變質。
1.2內罐
內罐作為盛裝低溫介質的主容器，是設備的核心部件，其主體材料符合GB24511奧氏體不銹鋼06Cr19Ni10(S30408)鋼板，并附加RP1.0要求，材料許用應力為166.7MPa，我公司產品按國標GB150設計、制造，不采用應變強化技術，鋼板厚度更厚、更安全。
1.3外罐
外罐作為絕熱系統的保護殼體，采用符合GB713且具有良好可焊性的低合金鋼Q345R，其致密性將直接影響夾層真空度，對設備的絕熱效果起到決定性作用。
外罐表面進行了徹底的噴丸除銹處理，達到Sa2.5級標準，油漆選用優質油漆，確保油漆至少二年內不變質。
1.4絕熱系統
蒸發率指標理論計算高于標準要求，保證了設備安全性和可靠性的前提下盡量減少熱量傳遞，確保良好的蒸發率指標。本設備采用真空粉末絕熱，使用的絕熱材料為膨脹珍珠巖（珠光砂），其性能要求如下：
序號 | 指標名稱 | 指標 |
1 | 堆積密度 | 40~60kg/m3 |
2 | 粒度 | 0.1mm~0.2mm不少于90% |
3 | 導熱系數 | ＜0.026W/m·K·s（常壓，溫度310~77k） |
4 | 含水率 | ＜0.1%（質量比） |
5 | 未膨化率 | ≤1% |
6 | PH值 | 6.5～7.5 |
為有效提高絕熱性能，珠光砂中添加具有良好化學穩定性，且在富氧環境下不會爆炸的阻光劑。為避免珠光砂受潮（含水率高），專門制作工裝用于珠光砂的貯存、運輸和裝填。
珠光砂裝填時，嚴格控制裝填密度，盡可能裝實（≥1.8倍夾層容積）防止沉降。
內罐引出的液體管路設置液封（氣封液）結構，避免管路中低溫液體的持續氣化。
內罐支撐材料采用導熱系數小、承壓能力強、放氣率低、抗低溫沖擊強的環氧玻璃布棒。
儲罐需要采用與內罐相同材質的金屬拉吊帶時，保證足夠長的熱橋，盡量減少外界熱量傳導。
1.5真空系統
夾層真空度的好壞，直接影響到設備的絕熱性能，真空環境下珠光砂導熱系數僅為大氣環境下的1/10。內罐與外殼套合前，對內罐及管路、外罐進行氦質譜檢漏，合格后方允許套裝。
抽真空過濾裝置采用具有最大擴散面的骨架結構，并在夾層絕珠光砂內埋設了盡可能長的抽真空過濾管道，保證了夾層空氣的徹底抽出。
真空夾層中放置一定量的吸附劑，延長真空壽命，對真空壽命年限的保障從設計和工藝上進行有效保證。真空閥和真空接頭的漏氣速率小于5×10-7Pa·m3/s。
帶真空規管方便實時檢測真空情況，且真空規管和真空隔離閥采用進口產品，確保抽真空快速、可靠、徹底，真空測量準確；
真空閥和接頭采用保護裝置，出廠檢驗后加鉛封。
鄭重承諾：本公司產品真空度質保三年。
1.6管路系統
儲罐設置了泄放管路，頂部噴淋充裝管路，底部充、排管路，自增壓管路，液位、壓力測量管路，溢流管路等管道及附件，滿足設備泄壓、放空、充液、排液、增壓、溢流、壓力和液位顯示等使用要求。
充裝管路：可底部充液也可頂部充液，方便用戶各種工藝流程的設計和組合。頂部采用噴淋裝置使得首次充液時，內罐能被均勻冷卻，避免溫差應力過大。
排液管路：設置相應的截止閥、接頭等，滿足排液能力的要求。
安全管路：泄壓管路直接與儲罐氣相空間相通，管路通徑滿足安全泄放要求，其內截面積大于安全泄放裝置進口截面積。管路上裝有組合安全裝置(安全閥），以防止設備超壓運行。此外還配有輔助防爆片裝置，以進一步防止設備超壓，此防爆片在安全閥發生故障和壓力超過防爆片承受壓力時會完全爆裂使內罐壓力得以釋放。
自增壓管路：自增壓器的壓力等級與儲罐設計壓力相匹配，其汽化量滿足設計排液速率和升壓速率的要求。
溢流管路：為防止充裝率超過額定充滿率設置有溢流管道和測滿閥，這是典型的也是經實踐證明的、可靠的防超裝裝置。
低溫管路是根據低溫液體儲罐需要專門設計的，集中從下端引出，便于系統管道布置、操作和控制，且引出口處采用專門的過渡結構，以適應低溫要求及減小管線熱脹冷縮引起的應力，確保貯罐的安全性。
液體會在兩閥之間的管線內留存，當兩閥關閉后留存在兩閥之間的低溫液體汽化會造成管段超壓，因此必須給該管線配備一個安全裝置(安全閥）。
安裝前嚴格檢查，確保內外表面已清理干凈，無雜物、油污且干燥。管路無損檢測合格后與內罐一起進行耐壓試驗和檢漏。
充裝操作：
在每次充裝前應對貯罐進行目測檢查，看是否有損壞，以及是否清潔和是否符合所進行的液體操作的條件，如發現損壞(如嚴重凹陷、接頭松馳等）要盡快修復；
所有售出的貯罐均充有低純度氮氣，以防止水份進入貯罐，因此在充裝之前應用適合的氣體徹底吹掃貯罐；用低溫液體充裝貯罐時，可以通過低溫泵或通過壓力差進行輸送；盡可縮短輸送管線，長的未隔溫輸送管線會導致充裝損失并增加充裝時間，增加液體氣化量。
