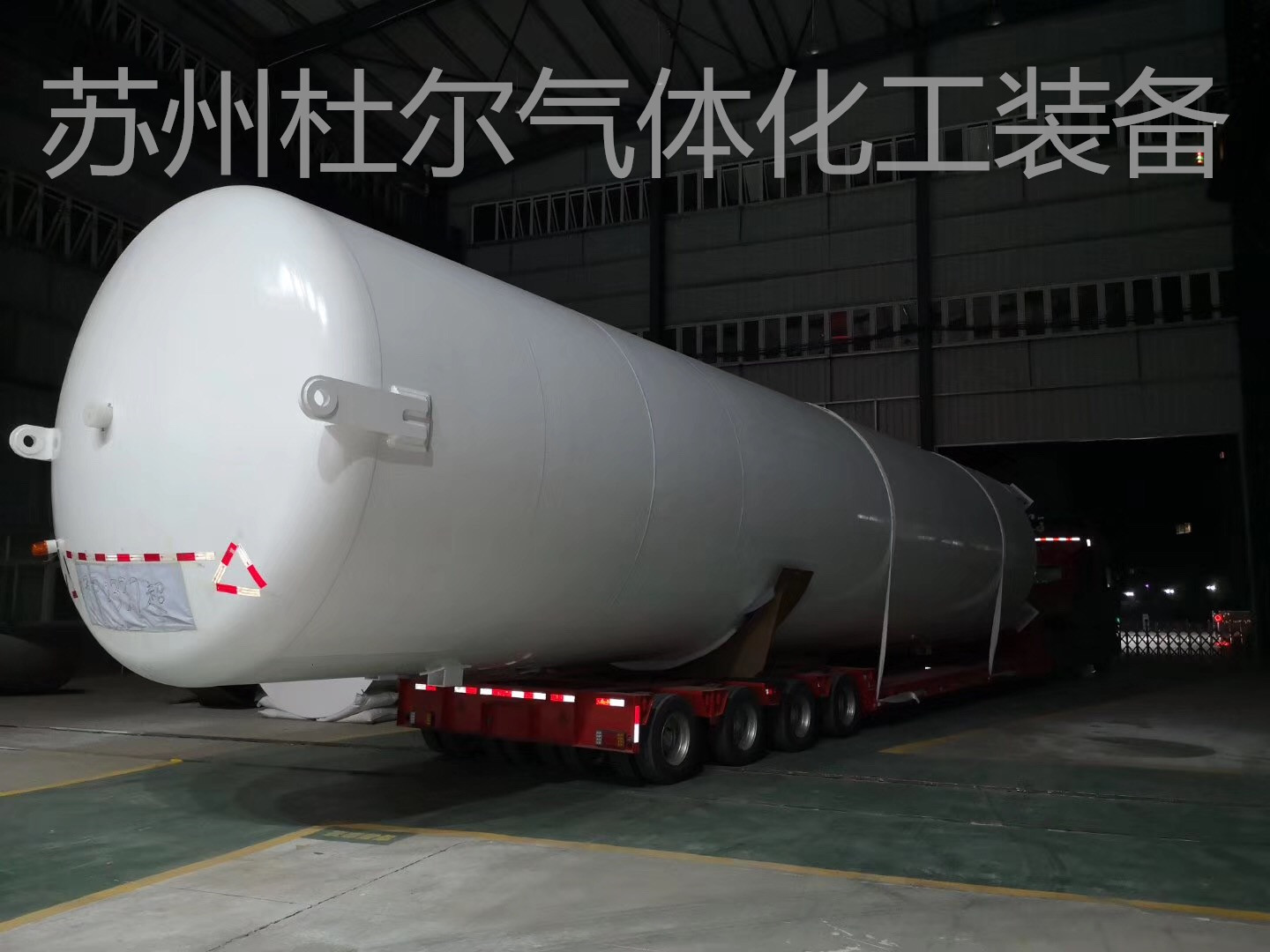

關于儲罐內外筒體組裝

儲罐內筒體組裝前準備將內筒體外表面的縱向拉筋墊板用火焰加熱烘干后待組裝。

外筒節組裝前準備

1) 組裝橫向下拉帶，保證下拉帶幾何尺寸，按要求纏繞

2) 組裝橫向上拉帶，按要求纏繞玻璃絲布，將上拉螺栓松開以保證內筒體組裝空間并用工裝固定在上工藝孔，利用上方工藝孔保證橫向上拉帶在內外筒體組裝后能夠順利連接。

內外筒體組裝

1) 組裝方向是內外筒體左側封頭從外筒體右側進入。

2) 內筒體封頭兩側焊接吊裝吊耳，右封頭焊接兩個工裝用耳式支座。

3) 組裝小車下面放置小車行走板，在外筒體中間靠右側橫向下拉帶處放置一組裝小車，小車高度保證內筒體能夠穿過橫向向下拉帶。

4) 組對封頭與縱向拉帶，手弧焊點固焊接。橫向上拉帶連接固定，組對焊接橫向上拉帶工藝孔。

外封頭和筒體組裝

1) 左封頭與筒體組對，混合氣體保護焊點固，混合氣體保護焊封底后再焊一層，表面埋弧焊。

2) 右封頭與筒體組對，將不銹鋼管從過渡管中引出，筒體與封頭焊縫混合氣體保護焊點固，混合氣體保護焊封底后再焊一層，表面埋弧焊。

3) 過度管與不銹鋼管組對，氬弧焊點固焊接。

4) 筒體與封頭焊縫焊后做100%超聲波探傷I級合格。

夾層氣密試驗

1) 現將內筒體用氮氣將壓力升到0.1MPa，再將夾層用氮氣將壓力升到0.2MPa，保壓30分鐘不泄漏為合格。

2) 合格后將夾層氣體放掉。

夾層氦檢漏

1) 連接真空閥，先用大流量泵對夾層進行初抽真空，真空度達到100MPa內后，換成70旋片式真空泵，將真空度抽到1Pa左右，關閉真空閥，連接氦檢漏儀，啟動氦檢漏儀，使氦檢漏儀真空度達到要求值后，打開真空閥對內筒體進行檢漏。

2）對外筒體所有縱環焊縫和筒體與過渡接頭的焊縫進行撲氦氣檢漏。
