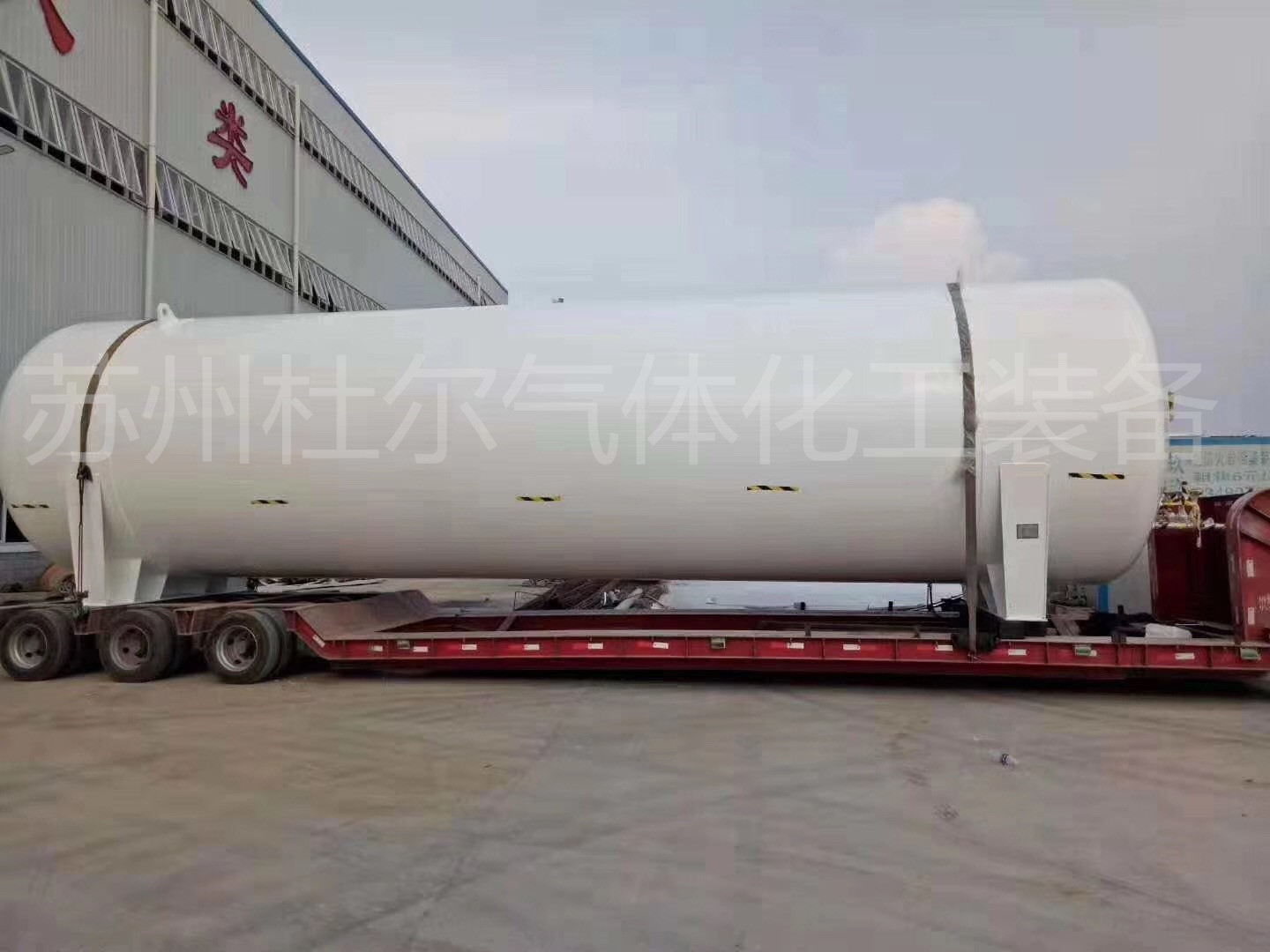

儲罐內筒體氦檢漏與內筒體氣壓試驗

儲罐筒體與封頭組對

1) 右封頭與筒體組對，外側手弧焊點固，內側手弧焊焊接，外側碳弧氣刨清根并用砂輪打磨出金屬光澤，外側埋弧焊焊接。

2) 右側封頭和筒體焊縫進行100%射線探傷II級合格。

3) 組對筒體內部接管與過渡接頭，氬弧焊點固，氬弧焊焊接。

4) 內部清理干凈，局部進行脫脂處理。

5) 左封頭與筒體組對，根部用氬弧焊點固，用氬弧焊對根部進行封底焊接，然后再用氬弧焊焊接一層，再用埋弧焊小電流焊接一層，按正常電流埋弧焊接表面。

6) 左側封頭和筒體焊縫進行100%射線探傷II級合格。

7) 將內配管與筒體組對，氬弧焊焊接。

8) 組對焊接吸附裝置，氬弧焊焊接。

9) 組對焊接縱向拉筋墊板和拉筋。墊板焊接時左側留有20mm不焊區。

內筒體氣壓試驗

1) 將不銹鋼管口焊死，留有排液管口與氣壓試驗工裝連接。

2) 用低溫儲罐將液態氮用管道泵輸送到汽化器中，使液態氮變成氣態，壓力達到2.31MPa，保壓30 分鐘。

3) 氣壓試驗合格后放掉氣體。

內筒體氦檢漏

1) 切割掉氣壓試驗工裝，焊接抽真空工裝，連接真空閥，先用大流量泵對內筒體進行初抽真空，真空度達到100Pa內后，換成70旋片式真空泵，將真空度抽到1Pa左右，關閉真空閥，連接氦檢漏儀，啟動氦檢漏儀，使氦檢漏儀真空度達到要求值后，打開真空閥對內筒體進行檢漏。

2) 對內筒體所有縱環焊縫和筒體與過渡接頭的焊縫，以及管子對接焊縫進行撲氦氣檢漏。
